同轴度的测试方法
检测方法的分类
同轴度误差检测方法可有以下几类:
a. 回转轴线法;
b. 准直法 (瞄靶法);
c. 坐标法;
d. 顶尖法;
e. V 形架法;
f. 模拟法;
g. 量规检验法。
JB/T 7557-1994
3
各种检测方法的测量精度,由所用测量仪器的精度、基准轴线的确定方法及数据处理方法决定。
以下检测方法的例子,只是这种检测方法的一个示例。
5. 2 回转轴线法
本方法采用较高回转精度的检测仪器(如圆度仪、圆柱度仪等),适用于对中、小规格的轴或孔类
零件进行同轴度误差测量。见图 3。
测量步骤:
a. 调整被测零件,使其轴线与仪器主轴的回转轴线同轴;
b. 在被测零件的实际基准要素和实际被测要素上测量,记录数据或(和)记录轮廓图形;
c. 根据测得数据或记录的轮廓图形,按同轴度误差判别准则及数据处理方法确定该被测要素的同
轴度误差。
5. 3 准直法(瞄靶法)
本方法采用准直望远镜或激光准直仪等检测仪器,适用于对大、中规格孔类零件进行同轴度误差
测量。见图 4。
测量步骤:
a. 根据被测孔的直径,应用不同的支撑器具,使靶的中心与被测孔的圆心重合;
b. 以仪器准直光轴为测量参考线来调整测量仪器的位置,使被测件两端靶心连线与光轴同轴;
c. 在基准孔中进行步骤 a,并通过光学准直系统测量实际基准轴线上各点的 X、Y 坐标值;
d. 在被测孔中进行步骤 a,并通过光学准直系统测量实际被测轴线上各点的 X、Y 坐标值;
e. 根据测得的实际基准轴线及实际被测轴线上各点的 X、Y 坐标值,通过数据处理确定被测要素的同轴度误差。
5. 4 坐标法
本方法采用具有确定坐标系的检测仪器(如各类三坐标测量机、万能测量显微镜等),适用于对各
JB/T 7557-1994
4
种规格的零件进行同轴度误差测量。见图 5。
测量步骤:
a. 将被测零件放置在工作台上;
b. 对被测零件的基准要素和被测要素进行测量;
c. 根据测得数据计算出基准轴线的位置及被测要素各正截面轮廓中心点的坐标,再通过数据处理
确定被测件的同轴度误差。

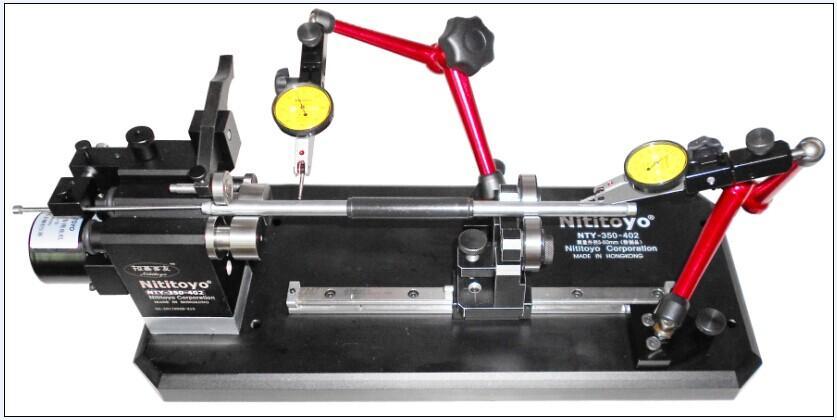

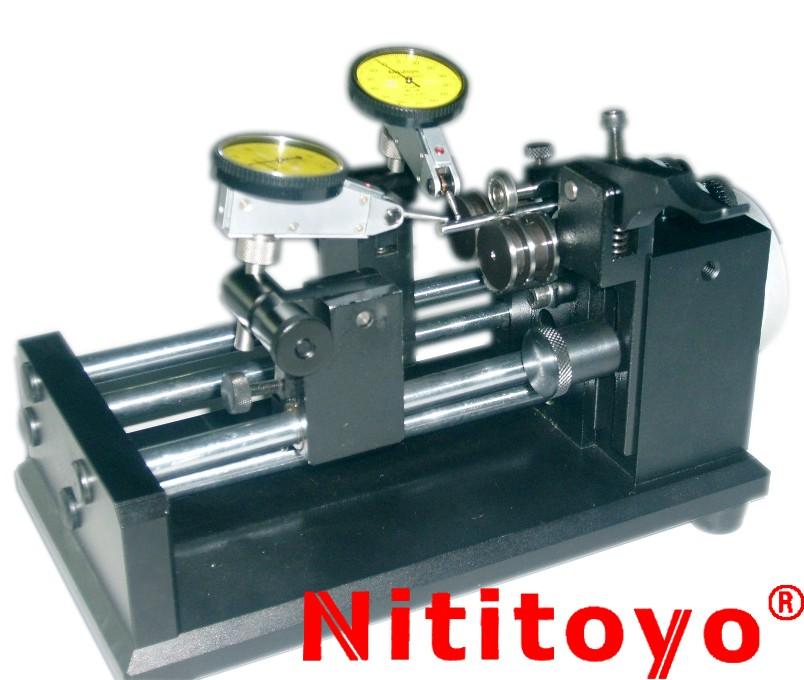

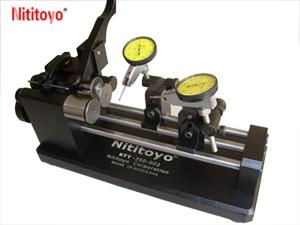

5. 5 顶尖法
本方法适用于轴类零件及盘套类零件 (加配带中心孔的心轴) 的同轴度误差测量。见图 6。
测量步骤:
a. 将被测零件装卡在测量仪器的两顶尖上;
b. 按选定的基准轴线体现方法确定基准轴线的位置;
c. 测量实际被测要素各正截面轮廓的半径差值,计算轮廓中心点的坐标;
d. 根据基准轴线的位置及实际被测轴线上各点的测量值,确定被测要素的同轴度误差
